CLASIFICACIÓN
DE LOS MATERIALES DE LABORATORIO
MEDIR
VOLUMENES
- Probeta
- Pipeta
- Bureta
- Matraz ciforado
- Bureta graduada
- Matraz aforado
CALENTABLES
- Balón de fondo plano
- Balón de fondo redondo
- Erlenmeyer
- Crisol
- Trípode
- Maya de asbesto
- Triangulo para crisol
- Caja de petryTubo de ensayo
PARA
MEDIR TEMPERATURA
- Termómetro
PARA
MEDIR DENSIDAD
- Balanza
- Picnómetro
- Tubo de ensayo en U
DE VIDRIO
- Embudo
- Reloj
- Matraz volumétrico
- Termómetro
- Tubo de serpentín
- Frasco gilemanyer
- Balón de destilación
- Pipeta
INFLAMABLES
Y PARA ATRAER
- Imán
PARA
SOSTENER
- Triángulo para crisol
- Matraz ritazato
- Anilla
- Pinza universal
- Pinza de bureta
PARA
FILTRAR
- Papel de filtro
- Embudo Buschner
PARA
MEDIR PRESIÓN ATMOSFÉRICA
- Barómetro
UTENSILIOS
DE SOSTEN
- Gradilla
- Pinza de tubo de ensayo
- Pinza de crisol
- Malla de asbesto
- Trípode
- Soporte universal
SEPARAR
LÍQUIDOS
- Embudo de separación
MATERIALES
PARA MACHACAR
-Mortero
CONEXIONES
-Tubo de ensayo con desprendimiento lateral
MASERAR
- Mortero con mango
SEPARAR
MEZCLAS
-Papel de filtro
PARA
MEZCLAR
-Espátula
PARA
LAVAR
-Churrusco para lavar
- Frasco lavador
EMBUDO DE
VIDRIO
Este instrumento se
emplea para drenar líquidos y materiales gaseosos en recipiente con bocas angostas
VASO
PRECIPITADO
Es un recipiente de vidrio borosilicado fino que se utiliza
para preparar o calentar sustancias y traspasar líquidos. Son cilindros con
fondo plano, existen de varias capacidades, desde un mililitro en adelante.
La graduación de este
instrumento es inexacta: su forma regular facilita que pequeñas variaciones en
la temperatura o incluso en el vestido pasen en desapercibidas en la graduación
FIOLA
Se utiliza para obtener y medir líquidos. Este instrumento es
empleado en operaciones de análisis química cuantitativo, para preparar
soluciones de concentraciones definidas
FRASCO DE
REACTIVO
Permite guardar sustancias para el almacenamiento, como por
ejemplo, los hay ámbar para guardar sustancias qu son alterados por la acción de
la luz solar, y los que son transparentes se utilizan para guardar sustancias
que no son afectadas por la luz
TUBO
CONDENSADOR
El
Tubo Refrigerante o Tubo condensador, es un aparato de vidrio que permite
transformar los gases que se desprenden en el proceso de destilación, a fase
liquida.
El
tubo Refrigerante está conformado por dos tubos cilíndricos con-céntricos. Por
el conducto interior del tubo circulara el gas que se desea condensar y por el
conducto más externo circulara el líquido refrigerante.
El
conducto exterior está provisto de dos conexiones que permiten acoplar
mangueras de cauchos para el ingreso y posterior salida del líquido
refrigerante. La entrada del líquido se efectúa por una de las conexiones.
El
líquido refrigerante (generalmente agua) debe circular constantemente para
generar la temperatura adecuada que permita la condensación de los vapores.
Existen
diferentes formatos de tubos refrigerantes:
TUBO
REFRIGERANTE RECTO O TUBO REFRIGERANTE LIEBIG
TUBO
REFRIGERANTE GRAHAM O TUBO REFRIGERANTE SERPENTIN
PROBETA
Vaso de vidrio de
forma tubular, con pie, generalmente graduado, que se usa en los laboratorios
para medir líquidos o gases.
PIPETA
Tubo de vidrio,
generalmente graduado y más ancho por la parte central, usado en los
laboratorios para transvasar pequeñas porciones de líquido; el tubo, que se
llena de líquido por succión, se vacía cuando se saca el dedo que obstruye la
parte superior.
EMBUDO DE
DECANTACION
Este instrumento es utilizado
principalmente para separar líquidos
inmiscibles, o insolubles (no se mezclan) que
se separan, por diferencia de densidades y propiedades moleculares que poseen,
la cual mediante un tiempo se apartan en dos o mas fracciones dependiendo de la
cantidad de productos contenidos al interior del recipiente.
BALON DE
DESTILACION
es un frasco de
vidrio con cuello largo y cuerpo esférico como se muestra en la imagen de abajo
.El balón de destilación tiene como función principal el calentamiento uniforme, y se
produce con distintos grosores de vidrio para diferentes usos. Está hecho
generalmente de vidrio borosilicatado.
La ventaja del balón de destilación
respecto a otros materiales de vidrio es que su base redondeada permite
agitar o remover fácilmente su contenido. Sin embargo, esta misma característica
también lo hace más susceptible a voltearse y derramarse.
Hay balones de destilación que llevan un tubo de
desprendimiento lateral, adosado al cuello del matraz. esto
permite la salida de los vapores durante una destilación con dirección al
condensador. En la siguiente figura se muestra un uso práctico del balón en el
laboratorio.
MECHERO
DE ALCOHOL
Práctico mechero de alcohol con tapón a rosca que evita el
derrame del alcohol en vuelcos accidentales. Estos mecheros son de uso habitual
en laboratorios de química o biología para el calentamiento de instrumentos de
vidrio (tubos de ensayo, matraces, etc) o la esterilización de material
metálico.

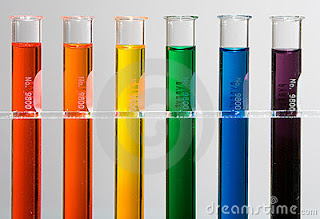

TUBO DE
ENSAYO
En los laboratorios se utiliza para contener pequeñas muestras
líquidas, y preparar soluciones.
MATRAZ
Recipiente de
vidrio, generalmente de forma esférica y con un cuello recto y estrecho, que se
usa en los laboratorios para contener y medir líquidos.
LUNA DE
RELOJ
Se llama vidrio de reloj por su parecido con el vidrio de los antiguos relojes de
bolsillo. Se utiliza en química para
evaporar líquidos, pesar productos sólidos o como cubierta de vasos de
precipitados, y contener sustancias parcialmente corrosivas. Su utilidad más
frecuente es pesar muestras sólidas; aunque también es utilizado para pesar
muestras húmedas después de hacer la filtración, es decir, después de haber
filtrado el líquido y quedar solo la muestra sólida.
PORTA
OBJETOS
Lamina de vidrio
rectangular de color transparente utilizada para almacenar muestras y objetos
con el fin de observarlas bajo el microscopio. Las
dimensiones típicas de un portaobjeto son de 75mm x 25mm, sin embargo están
pueden variar dependiendo del tipo de objeto o muestra (en geología suelen
utilizarse portaobjetos de 75 x 50 mm).
Para mantener la muestra segura, se utiliza un cubreobjetos
que es colocado sobre la muestra bajo el portaobjeto. El cubreobjetos es una
lamina cuadrada o rectangular similar al portaobjeto pero de menores
dimensiones
MORTERO
CON PILON
Un mortero es
una herramienta que se utiliza para moler y mezclar sustancias, incluidos los
productos químicos en un laboratorio o también la comida en la cocina.
El mortero viene
acompañado con un brazo pesado, hecha de porcelana, madera u otros
materiales, cuyo extremo redondeado se utiliza para machacar y moler.
El mortero es
un recipiente, que puede ser hecho de porcelana, madera, piedra tallada u
otros materiales. La sustancia se muele entre el brazo y el mortero frotando
o golpeando el fondo convirtiéndola así en un polvo fino.
CRISTALIZADOR
Recipiente de
vidrio donde se vierte una disolución para que cristalice
DESECADOR
Aparato que sirve
para eliminar la humedad de determinados productos o sustancias; está formado
por un recipiente cerrado al vacío en el que se ha introducido un producto
desecador, y se usa en industria y en química.
BURETA
Tubo largo de
vidrio graduado en décimas de centímetro cúbico, que está abierto por un
extremo y por el otro termina en una caperuza con llave; se utiliza en el
laboratorio para determinar volúmenes
PORCELANA
Crisol:
Es un instrumento de gran
eficiencia en el Laboratorio porque tiene 3 funciones como probeta y retorta,
también es una cavidad en los hornos de los que recibe el metal fundido. El
crisol es un aparato que normalmente está hecho de grafito con cierto contenido
de arcilla y que puede soportar elementos a altas temperaturas, ya sea el oro
derretido o cualquier otro metal, normalmente a más de 500 °C
Mortero:
Es un
utensilio antiguamente usado en boticas para machacar distintas sustancias, y
todavía presente en la cocina tradicional para majar alimentos. Los hay de
madera, metal, cerámica y piedra

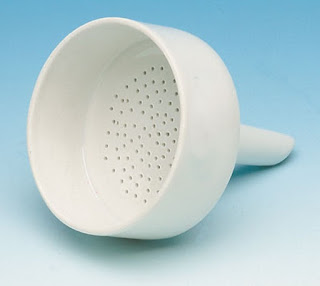

Embudo
Büchner:
Es utilizado para realizar filtraciones. Tradicionalmente se
produce en porcelana, por lo que se lo clasifica entre el material de porcelana
Cápsula:
sirve
para guardar la materia líquida
Gradilla
de porcelana:
sirve para guardar los tubos de ensayo.
Material metálico
Son utensilios o elementos utilizados en el laboratorio especialmente en
el montaje y acoplamiento de equipos necesarios para la realización de las
diferentes practicas.
Aro de hierro: es un material
de laboratorio de metal de estructura
circular y de hierro que se
adapta al soporte universal y
sirve como soporte de otros utensilios como lo son los vasos de
precipitados, embudos de separación, etc. Se fabrican en hierro colado y se utilizan para sostener recipientes que van
a calentarse a fuego directo.
Funciona sobre todo con elementos químicos calentados al fuego o mediante procesos químicos para evitar
quemaduras.Se emplea para sostener balones o vasos de precipitados en
los calentamientos.
Malla de asbesto:
malla de hierro con un circulo de asbesto en la
parte central. Se coloca sobre los trípodes para sostener los recipientes
durante los calentamientos
Pinza
para crisol:
Se
emplea para manipular recipientes calientes como los crisoles o las capsulas de
porcelana.
Espátula:
Es un aparato aplanado que se emplea
para fijar pinzas o aros de hierro al soporte universal manipular
reactivos sólidos (generalmente es de un material
inoxidable).también se utiliza
para tomar pequeñas cantidades de compuestos que son, básicamente, polvo
Nuez:
es parte de metal utilizado en un laboratorio de química para sujetar otros materiales, como pueden ser aros, agarraderas,
pinzas etc.
Pinza
para refrigerarse:
Se utiliza para
fijar el refrigerante o el matraz, con la nuez y el soporte.
Triangulo refractario:
Se
emplea para sostener crisoles, capsulas o vasos de precipitados cuando se
calientan a fuego directo. Sus lados están recubiertos de material refractario
Mechera
de gas:
es un instrumento utilizado en laboratorios científicos para
calentar o esterilizar muestras
o reactivos químicos,
consta de una varilla de hierro vertical que se enrosca a un pie, también de hierro.
Para hacer calentamientos. Su llama se puede graduar de acuerdo con la
temperatura que se necesite.
Trípode:
Se utiliza
cuando no se tiene el soporte universal para sostener objetos con firmeza. Es amplia-mente utilizado en varios experimentos. La finalidad que cumple en el
laboratorio es solo una, ya que su principal uso es como herramienta de sostén
a fin de evitar el movimiento. Sobre
la plataforma del trípode se coloca una malla metálica para que la llama no dé
directamente sobre el vidrio y se difunda mejor el calor.
abrehuecos y perforadora
cilindro de hierro o de latón de diferente diámetro, con uno de sus extremos
afilados. se utiliza para horadar o perforar tapones de caucho o de corcho
Material de Plastico
Frasco lavador
El frasco lavador es un instrumento de
laboratorio, cuya
función básica es de limpieza,
en su interior generalmente contiene algún solvente (agua destilada o desmineralizada,
etanol, metanol, hexano, etc..). Se emplea para dar el último enjuague al
material de vidrio después de lavado, y en la preparación de disoluciones.
Materiales de Goma
Tubos conductores
Manguera de Goma: Conducto de goma que se utiliza
principalmente para el transporte de sustancia liquidas o gaseosas y/o el
traspaso de estas.
Guantes
Los Guantes de
Hule Látex son empleados para protegerse de los ácidos o sustancias toxicas.
SALES
Nomenclatura de Sales
A) binarias o hidrosales
Su fórmula general es MxNy (M es un metal y N es un no metal)
Los nombres de estas sales se construye nombrando el no metal terminado en –uro .
Ejemplos:
NaF2: difluoruro de sodio; fluoruro de sodio; fluoruro sódico o de sodio
FeCl2 : dicloruro de hierro: cloruro de hierro(II); cloruro férrico
CoS: monosulfuro de cobalto; sulfuro de cobalto(II); sulfuro cobaltoso
B) Sales de oxoácidos u oxosales
Se trata de compuestos ternarios que se obtienen a partir de la reacción
de oxácidos con hidróxidos.
B1) Sales neutras
Fórmula general: Mx (NyOc)n Cuando n = 1 no se escribe el paréntesis.
Ejemplos:
Fe4(P2O7)2; Tris [heptaoxodifosfato(V)] de tetrahierro(II); Pirofosfato (V) de hierro (II);
pirofosfato ferroso
Al2(SO3)3: Tris [trioxosulfato(IV)] de dialuminio; Sulfato (IV) de aluminio;
sulfito de aluminio o alumínico
B2) Sales ácidas
Su fórmula general es : Mx (HyNzOw)n Si n=1 no se escribe el paréntesis.
Ejemplos
NaHSO4: hidrógenotetraoxosulfato(VI) de sodio (I); bisulfato o sulfato monoácido
de sodio (o sódico)
Fe(HCO3)3: Bis[hidrógenotrioxocarbonato(IV)] de hierro (III);
Hidrógeno carbonato (IV) de hierro (III): Bicarbonato férrico
Su fórmula general es MxNy (M es un metal y N es un no metal)
Los nombres de estas sales se construye nombrando el no metal terminado en –uro .
Ejemplos:
NaF2: difluoruro de sodio; fluoruro de sodio; fluoruro sódico o de sodio
FeCl2 : dicloruro de hierro: cloruro de hierro(II); cloruro férrico
CoS: monosulfuro de cobalto; sulfuro de cobalto(II); sulfuro cobaltoso
B) Sales de oxoácidos u oxosales
Se trata de compuestos ternarios que se obtienen a partir de la reacción
de oxácidos con hidróxidos.
B1) Sales neutras
Fórmula general: Mx (NyOc)n Cuando n = 1 no se escribe el paréntesis.
Ejemplos:
Fe4(P2O7)2; Tris [heptaoxodifosfato(V)] de tetrahierro(II); Pirofosfato (V) de hierro (II);
pirofosfato ferroso
Al2(SO3)3: Tris [trioxosulfato(IV)] de dialuminio; Sulfato (IV) de aluminio;
sulfito de aluminio o alumínico
B2) Sales ácidas
Su fórmula general es : Mx (HyNzOw)n Si n=1 no se escribe el paréntesis.
Ejemplos
NaHSO4: hidrógenotetraoxosulfato(VI) de sodio (I); bisulfato o sulfato monoácido
de sodio (o sódico)
Fe(HCO3)3: Bis[hidrógenotrioxocarbonato(IV)] de hierro (III);
Hidrógeno carbonato (IV) de hierro (III): Bicarbonato férrico
